pengertian lintang, Bujur dan tinggi elipsoid

berikut akan di beberapa definisi-definisi yang berkaitan
dengan koordinat Geodetik;

Lintang ;
- Sudut yang di bentuk antara garis normal titik yang bersangkutan
dengan bidang equator.
- Mempunyai nilai antara 0 derajat (di equator) s.d. 90 derajat (di kutub)
- Nilai lintang pada belahan bumi utara bertanda positif (+)
- Nilai lintang pada belahan bumi selatan bertanda negatif (-)

Bujur ;
- Sudut yang dibentuk dari bidang meridian Greenwich sepanjang paralel
sampai ke titik yang bersangkutan.
- Mempunyai nilai antara 0 derajat s.d. 180 derajat
- Kearah timur dari meridian Greenwich disebut Bujur Timur (BT)
- Kearah Barat dari meridian Greenwich disebut Bujur Barat (BB)

Tinggi Elipsoid (h)
- jarak vertikal sepanjang garis normal elipsoid sampai ke titik
yang bersangkutan

peta klas kedalaman laut pesisir dengan ArcGis (ArcMap)

dengan ArcGis kita dapat membuat peta kedalaman laut pesisir sementara
dengan cepat, karena tidak semua peta yang kita butuhkan semua tersedia
dalam bentuk digital masih banyak data-data dalam hardcopy (analog).
ada beberapa langkah yang bisa dilakukan untuk membuat peta kedalaman
laut sementara wilayah pesisir secara cepat dengan menggunakan ArcGis,
langkah pertama anda harus mempunyai data landsat wilayah pesisir yang
diinginkan dan data landsat sudah dalam color composit
seperti gambar di bawah ini.



dengan data landsat yang di download dari GoogleEarth kita akan coba
menampilkan peta klas kedalaman laut wilayah pesisir sementara lokasi
yang diambil pulau ini adalah gugusan kepulauan yang ada di kabupaten
Anambas Prov.Kepulauan Riau



sebelum anda melakukan proses di ArcGis sudah seharusnya data yang
akan di proses sudah ditampil dalam frame main menu di bawah ini
langkah untuk menampilkan file image,





setelah data yang akan di proses tampil aktifkan Arctoolbox



didalam sub menu Mulitvariate ada Iso Class --- masukan nama file yang
akan di proses --- JPG,Tiff,Img ---beri nama file output ekstensen .GSG
jangan lupa berikan berapa klas yang akan di buat -- 20

-- Ok--

sekarang kita sudah mempunyai file .GSG masuk dalam sub menu
Maximum Likelihood Clasification

--OK --

prosesising ok langkah selanjutnya klas-kan warna yang tampil dilayar
komputer yang mempunyai warna berbeda tetapi klas kedalamannya
sama gabungkan jadi satu klas dan seterusnya,
untuk cek di lapangan anda harus mempunyai peta kerja sementara
hasil analisa di lab. bisa menjadi dasar data yang pasti,
ArcToolbox---Spatial Analsyst Tool -- Reclass ---Recalssify









data sementara ini hanya hasil analisis di lab. anda harus kroscek
dengan data yang ada dilapangan setelah itu update data kembali

Donwload Google Map Arc2Earth dengan ArcMap

Apakah anda pernah menggunakan Google Map atau Google Earth
semua pengguna internet sudah tidak asing terutama yang bergerak
dalam bidang pemetaan, jika anda berharap bisa memanfaatkan
data raster tersebut seperti di ArcMap bisa editing,layout,printout
tidak perlu menunggu sebuah server GIS yang sangat canggih dan
pasti memerlukan banyak biaya, sekarang layanan ArcView, ArcMap
sudah bisa dengan ekstensenya

Arc2Earth

Aktifkan DNRgarmin pada Ekstensen Arcview ver.3.3 (GIS)

pada kebanyakan surveyor yang menggunakan GPS garmin
type Navigasi masih sering kesulitan jika ingin menampilkan
data yang sudah di dapat dari lapangan,terutama jika ingin
di overlay-kan dengan peta dasar RBI Bakosurtanal
biasanya menggunakan software yang ada bersama-sama
pada waktu membeli GPS tersebut, contohnya yang lebih

terkenal dengan MapSource
masih dalam format CAD perlu merubah format ke SHP
sekarang jika ingin upload data dari GPS garmin bisa langsung
download dari software ArcView dan hasilnya dalam format SHP
dengan cara menambahkan file ekstensenya dalam ArcView.
pertama yang harus install

double klik dnrgarmin52setup.exe



setelah semua terinstall akan terbentuk direktori DNRgarmin
seperti di bawah ini;

copy file yang terblok ke direktori di bawah ini;



setelah copy file berhasil di lakukan sekarang cek dengan ArcView
double klik----> ArcView kemudian aktifkan ekstensen-nya seperti
gambar di bawah ini;



ceklist dalam box dnrgarmin arcview seperti contoh gambar di atas
sekarang tampilan main menu berubah tool dnrgarmin open
klik tool garmin gps tunggu sampai main menu muncul



sekarang anda tinggal menkoneksikan GPS dengan komputer
yang harus di perhatikan koneksi kabel ada pilihan menggunakan
port atau USB. pilih salah satu contohnya dengan USB





tanda-tanda ArcView sudah terkoneksi dengan GPS garmin
akan tampil type garmin pada menu seperti gambar di atas
sekarang tinggal klik waypoint --- download --- berikan
nama file baru, sekarang data gps garmin sudah dalam
bentuk SHP seterusnya. untuk data yang bentuk garis/line
gunakan menu track --download---berikan nama file baru

download data GPS garmin dengan ArcMap (ArcGis)

Tracking data di lapangan (polygon,line,point) dengan GPS garmin ;
bisa memilih format apa yang akan kita gunakan shp/cad,
konversikan atau download dalam ArcMap/ArcView GIS

ada beberapa type GPS garmin yang bisa download DNR Garmin;

- Garmin 40, 12, 12XL, 12CX, 12Map, eTREX Vista, eTREX Legend,
- eTREX Legend c, 76, MAP76, MAP76S, MAP76C, MAP76csx,
- MAP168 Sounder, II, II+, III, III+, 38, 45, 196, Map 296, Map 196,
- Rino 120, Rino 130, Geko 201, Foretrex 201, Map 60csx, Map 60cs,

jika ingin menginstall DNR garmin beberapa cara
double klik ---->dnrgarmin52setup.exe

-->Next-->Finish

DNRgarmin secara otomatis dapat digunakan, apabila belum
tampil toolbar dnrgarmin pada main menu;



klik tool bar DNRgarmin



apabila belum ter-koneksi dengan GPS Garmin pastikan kabel
terhubung menggunakan USB atau Port pilih salah satu dengan
cara seperti di bawah ini



jika sudah tampil status yang menggambarkan type/jenis GPS
yang di pakai sekarang dipastikan sudah terkoneksi download
data sesuai dengan bentuk pengambilan datanya.
klik ------ >waypoint --->download
data keterangan type point save file download
dengan nama file



untuk download data type line
klik --- track ----download------ save data tersebut
dengan nama file baru ----

membuat peta infrastruktur wisata di pulau derawan & ArcPad (mobile gis)

sebelum tracking mengelilingi pulau derawan di kabupaten berau
download data citra pulau derawan dari google earth konversikan
dalam koordinat lintang dan bujur (geografi) seperti gambar
di bawah ini;



aktifkan software ArcPad Gis tampilkan data pulau derawan
pastikan bawah antara citra sudah terkoneksi dengan satelit GPS
sekarang kunjungi lokasi-lokasi sarana pariwisata yang ada
di pulau derawan dengan cara aktifkan track dan point




hasil peta lokasi sarana dan infrastruktur pariwisata

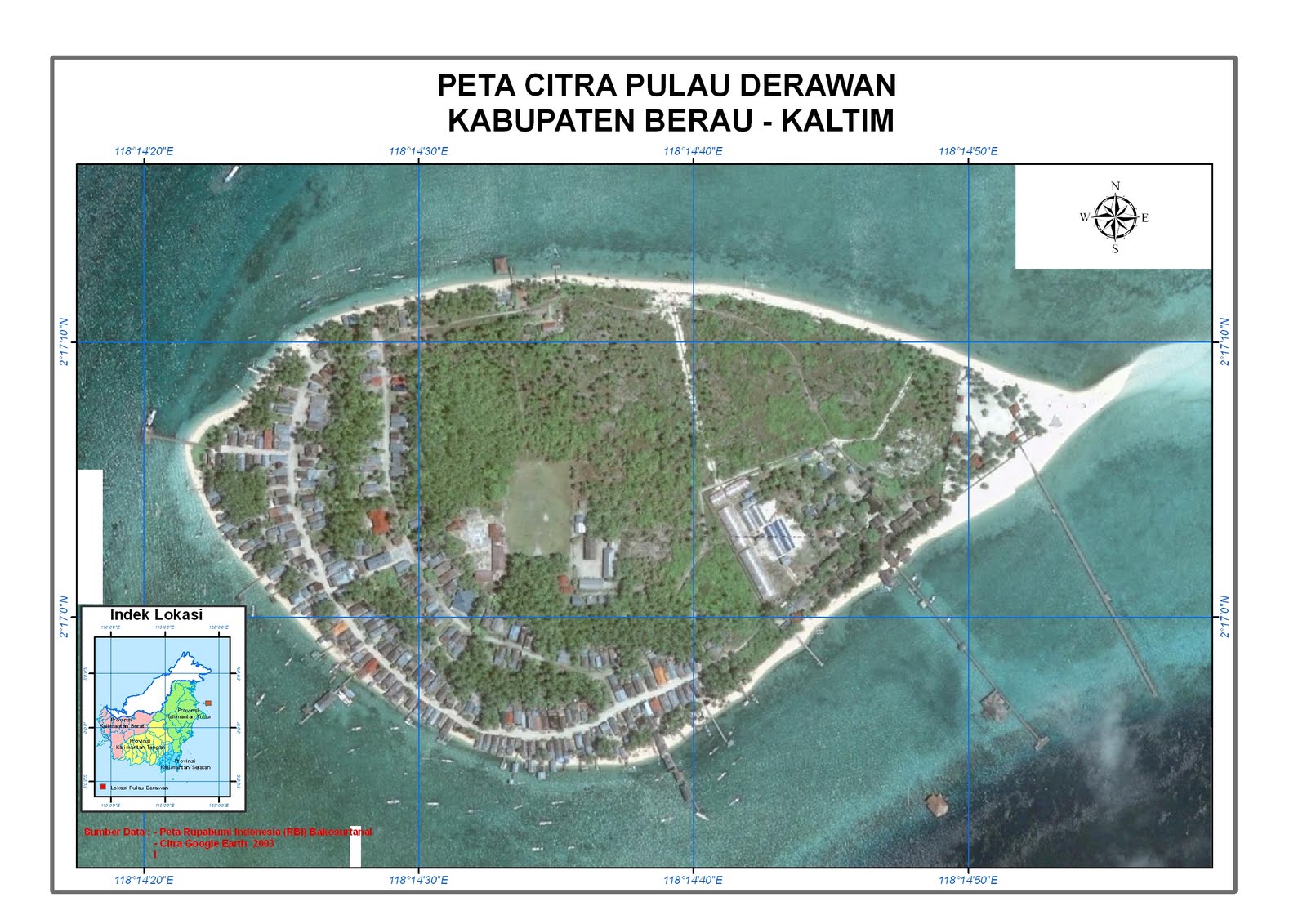

peta citra pulau derawan kabupaten berau

Pulau Derawan di kabupaten Berau-Kalimantan Timur
masuk obyek wisata selam nomor empat Indonesia setelah;

1.Taman laut Raja Ampat di Papua,

2.Taman laut Wakatobi di Sulawesi Tenggara,

3. Taman Laut Bali Barat di Provinsi Bali,

jika anda ingin mengenal lebih dekat dengan peta pulau derawan

gambar di bawah bisa sedikit menggambarkan


Selain Pulau Derawan, kabupaten berau juga mempunyai gugusan

kepulauan lainnya diantaranya Pulau Kakaban dan Maratua.


semoga anda bisa puas jika penasaran bisa langsung datang

oke ... selamat semoga sukses selalu.....
